GH系列紅外熱成像監控系統
一、系統概述
如何自動準確實時地掌握設備和環境的溫度變化對確保安全生產、發現故障、清除隱患、預防火災等都十分重要。紅外熱成像技術是應對此類難題的絕佳解決方案，該技術能夠探測被測物體微小的溫差。并將這些溫度差異轉換成實時的視頻圖像。該檢測技術已在全球眾多工業自動化應用和安全領域得以廣泛應用。
福建國化熱像監控設備有限公司推出的GH 系列紅外熱成像系統，采用新一代紅外線成像技術。系統由前端紅外熱成像探頭完成所有測溫工作，將紅外圖像及原始測溫數據通過有線或無線信號傳輸?shù)叫畔⒅行幕颥F(xiàn)場工作站進行數據分析與匯總。國化熱控監系統能幫助您全天候不間斷地監測生產過程或各類資產及設備工況。
國化熱像監控系統在以下方面體現了與傳統方案的優勢，包括：
準確性：采用全球最先進的非制冷熱成像芯片，靈敏度達 0.05°C
安全性：支持遠距離，非接觸監測，適用于許多現場惡劣環境
全面性：同時支持紅外/可見光雙視監測
實時性：全天候自動檢測、錄像、存儲和報警，實時發現異常情況
靈活性：具有強大的組網功能，方便系統集成
擴展性： 支持與視頻監控及其他報警系統融合
管理性：對設備進行智能化管理，實現自動存儲、自動告警、自動生成報表，支持對存儲數據進行回放、分析
GH 系列紅外成像監控系統是一種可靠的、遠距離、非接觸式測量工具，它能夠快速準確地掃描機械、電氣設備或被監控環境中的溫度分布情況。并能可幫助客戶在問題或事故隱患發生前，及時發出告警提示，讓維護人員可以進行“預見性”維護與檢修，顯著節約運行維護成本。
二、系統功能
1） 遠距離、非接觸、在線全面紅外監測
由前端紅外熱成像探頭完成所有測溫工作，將紅外圖像及原始測溫數據通過有線或無線信號傳輸?shù)叫畔⒅行幕颥F(xiàn)場工作站，無信號壓縮、信號無損失、抗干擾性強，保證了測溫數據的準確性、穩定性、實時性。
2） 超越傳統可見/夜視監控系統
該監控?zé)嵯窦夹g(shù)完全不依賴可見光，而是靠被測設備本身輻射出的紅外能量進行成像，所以熱像儀是黑暗的夜晚進行觀看和測試的完美工具。
3） 超越傳統火災報警器
傳統火災報警器（光柵報警、可燃?xì)鈭缶┰诎惭b條件及位置上的要求，導致許多零電場、高腐蝕、高壓等特殊場合無法正常工作。國化熱控產品具備遠程、非接觸的監控特性，適用于多種特殊監控工況的要求。
4） 全自動定時或不定時巡檢，降低人為誤差、節省人力
由于系統自動化程度較高，可實現系統自動巡檢、自動預警、自動輸出報表等功能。減少了人員到現場巡視次數，提高運行工作效率，符合現場運維管理向少人或無人值班發展趨勢的需要。
5） 熱隱患檢測精度高
在線式紅外熱像探頭本身的采樣精度比便攜式儀器的精度和分辨率高，探測器上獲得更多的輻射；更好的靈敏度，更少的噪音；更銳利的成像；
6） 紅外與可見光同平臺，加快隱患點判別
便于及時判斷設備的具體過熱點，為準確判斷并采取相應措施爭取了寶貴的時間。
7） 靈活完整的紅外監控產品
紅外監控探頭有測溫式與非測溫式探頭可選；視頻組合有紅外單視、紅外/可見光雙視可選；防護倉有室內型、室外型，特殊型（如高防爆、散熱型）可選；鏡頭有長焦、廣角、衰減可選；靈活的產品組合讓您能配置選出最適用的紅外監控系統。
8） 全天候運行，不停電、遠距離、安全可靠
系統能全天候運行，不會受到自然環境的任何影響，無論是刮風下雨，還是低溫寒冷，都可以實現不間斷自動監測，更不用擔心裝置的剩余電量問題�？芍С诌h(yuǎn)距離傳輸，安全可靠。
9） 自動生成報表功能
可根據設備的任意點位置、區域位置生成最高溫、最低溫、平均溫及其它溫差、溫升等各類報表和曲線。
10） 強大的組網功能，系統集成方便，易擴展
紅外和可見光均支持以太網連接方式，每臺都有單獨的URL，可通過以太網獨立尋址，組成一個多級管理的監控網絡，不僅支持整套控制系統配合使用，也可支持模塊的單獨使用。
11） 管理功能
安全方便管理前端熱像儀、可見光設備和云臺設備等，支持遠程調焦控制、云臺轉動和各類事件的管理。
12） 后臺海量存儲
后端數據支撐平臺，不但能支持紅外圖像、可見光圖像及系統各級告警信息的實時海量存儲（存儲參數）。還可對存儲數據進行后期調用、分析等。
13） 具備高達IP66 防護等級；優越抗震性；高低溫工況下均能穩定工作。

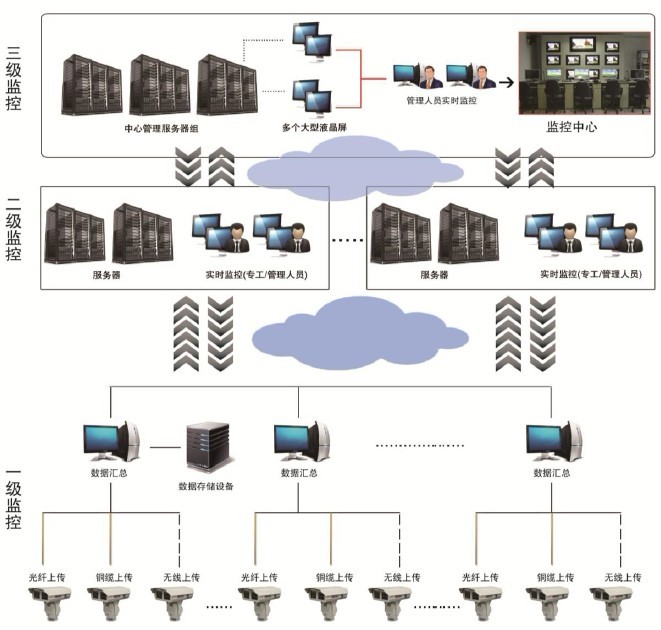

三、系統組成
GH 系列紅外成像監控系統是集可見光、紅外熱成像和嵌入式處理技術于一體的實時監測、監控系統，該系統可實現自動巡檢、實時監測、自動預警、自動報表、自動存儲等優點，且支持遠距離傳輸、安全可靠、檢測精度高，是實現在線監測和設備狀態檢修、安全防護的非常有效的手段之一。系統由以下幾部分組成：

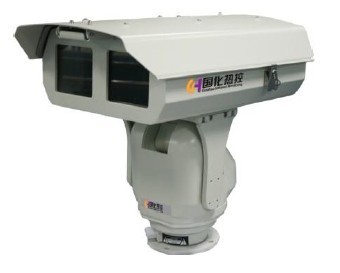

系統核心（探頭）：全天候高性能監控探頭(紅外熱成像與CCD 雙通路探頭)；
監控軟件：具備可訂制的軟件，配套的紅外圖像處理、記錄與報警，同時也支持可見光探頭和云臺遠程控制等多種功能；
云臺選件：室內外全方位監控云臺；
顯示選件：工控計算機、筆記本電腦、桌面液晶顯示器、監控屏等；
存儲選件：具備數個月的紅外、可見光視頻及告警記錄的存儲；
傳輸選件：網絡光纜、網絡光纜轉換器等；網絡連接輔助設備（網絡交換機、路由器、微波傳輸設備等），支持有線電纜和光纖傳輸，也可支持無線傳輸。
其他選件：系統固件、可選鏡頭、防護罩、數據中心配件；
