石油系統紅外熱像智能監控系統
石油化工生產中的許多重要設備是在高溫高壓狀況下工作的，潛伏著一些易燃、易爆危險，要求對生產過程進行嚴格的在線監測，及時消除隱患。使用熱像儀能檢測產品傳送和管道、耐火及絕熱材料、各種反應爐的腐蝕、破裂、減薄、堵塞以及泄漏等有關信息，并快速而準確地得到設備和材料表面二維溫度分布。煉油廠用熱像儀檢測催化裂化裝置、反應堆尾氣設備和熔爐、安全閥與凝氣閥的泄漏、地下管道的漏失等，能早期迅速準確地找出熱漏點。對爐身、燃氣和排塵管道、反應堆槽以及轉移線路中耐火材料的損耗、裂縫和磨損等情況進行檢查，對防止事故發生和減少能耗十分有效。
系統功能
1、對裂解分餾塔底積焦的檢測：裂解分餾塔底積焦是影響尤里卡裝置長周期運行的關鍵。采用熱像儀測量塔底積焦時外壁熱像特征可判定塔內各處積焦程度，并根據結果指導工藝操調、確定最佳運行方案。實踐表明，該檢測方法與工藝結合后，裂解分餾的運行周期由原來的平均30天延長至268天，獲得了明顯的經濟效益。
2、評估醋酸乙醛裝置襯里損壞狀況：石化設備中，醋酸乙醛裝置的關鍵設備（催化再生器、反應器和除沫器等）內部有多層襯里材料。利用熱像儀檢測其外壁溫度場，再結合傳熱學理論計算其內部保溫層厚度，可了解裝置運行情況下的襯里損傷程度，從而為制定檢修方案提供參考。
3、檢測裂解爐爐管局部“熱斑”：裂解爐是乙烯生產的心臟，爐管內結焦形成爐管熱斑將嚴重影響其使用壽命。利用紅外熱像儀能通過窺視孔對爐內爐管測試，可得到熱斑的熱像特征，為維修爐管的實施方案提供依據。
4、對催化裂化裝置的檢測：催化裂化裝置是煤油廠中的重要裝置。它的核心裝置（催化再生器和沉降器）在生產運行中襯里狀況的好壞直接關系著筒壁的安全，因此需隨時進行檢測和診斷。用熱像儀對它們進行定期的壁溫檢測，分析襯里狀
況和可能發生的故障部位及程度大小、發展趨勢，并將結果及時提供給廠方，為廠方實施檢修提供依據。
5、對熱力管線外壁溫度的測量：蒸汽熱力管線在煉油廠縱橫交錯，分布繁多，管線外壁保溫層材料在生產過程中會逐漸破損、掉落，管線外壁溫度隨時升高，造成大量熱損失。應用熱像儀可對蒸汽鍋爐至一催化、二蒸餾、低壓蒸汽的熱力管線進行了管線外壁溫度掃描測量，減小熱損失，取得經濟效益。

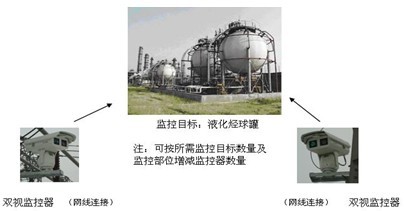

系統組成
-
主機：全天候高性能監控頭(紅外熱成像與CCD雙通路探頭)；
-
云臺：室外全方位監控云臺；
-
網絡連接：網絡光纜、網絡光纜轉換器等；
-
顯示：工控計算機、桌面液晶顯示器等；
-
軟件：具有配套的紅外圖像處理、記錄與報警軟件
-
其它：網絡連接輔助設備
