變電站熱成像智能監控系統
對于電力系統無人值守變電站來說，遠程、實時的監控是行業系統安全運行的必備前提條件。在無人值守變電站的建設中大都以遙測、遙信、遙控、遙調、遙視等“五遙”技術人基礎，而“遙視”功能現在又基本上是以環境監視、安全防盜為主，對能夠直接反映電網運行狀況的設備溫度及溫度分布狀況卻無法“遙視”到。福建國化的紅外熱像智能監控系統正好彌補了這個空白，該系統以設備的熱分布狀態為依據對設備進行運行狀態良好與否進行智能診斷和監控，它具有不停運、不接觸、遠距離、快速直觀的進行監控的優勢。由于電力設備在運行狀態下的熱分布正常與否是判斷設備狀態良好與否的一個重要特征，因此采用在線熱像智能監測系統對變電站中電力設備的發熱狀態進行實時監測，彌補人工巡視和無人值守在安全運行中的薄弱環節逐漸成為一個趨勢。
福建國化根據電力系統需求開發的變電站熱像智能監控系統，可為變電站搭建網絡化監控系統。
系統功能
- 自動巡檢：系統具備預置行程，最大利用電氣自動化系統、計算機系統的智能方式自動巡測。
- 自動預警：當監測到異常狀態時自動生成故障告警信息，當監測系統自身出錯時自動生成錯誤告警信息，并可自動通知管理人員和值班人員。
- 智能分析：當發現設備溫度異常，可以調出此設備正常時的熱圖譜及運行參數，與異常時的熱圖譜及運行參數進行對比，從而進行準確分析。

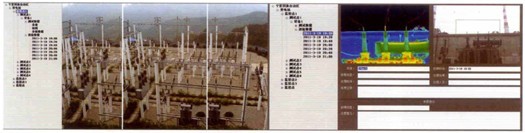

- 全景模式：系統可以實現變電站的全景紅外熱像分析，從而避免局部分析無法快速定位故障的問題。
- 融合模式：系統可以實現可見光和紅外熱像圖的融合分析，綜合運用紅外和可見光的識別優勢根據需要隨時選擇合適的融合方式。

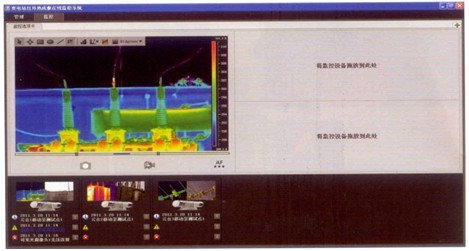

- 實時監控：實現對變電站區域內場景情況的遠程實時溫度分析和遠程實時狀態監視。
- 遠程配置：實現在遠程客戶端對監測設備終端進行配置。
- 分類存儲：監控數據、異常數據和報警信息會自動存儲在相對應的設備數據欄目中，可以實現快速準確的調用分析。
- 自動糾錯：當系統出現問題時，系統有自我診斷功能，可協助迅速排除故障。
- 輔助監視：微光可見光攝像機，可在微弱的光線下監視變電站內變壓器、斷路器等重要運行設備的外觀狀態、工作狀態、溫度場分布情況。
系統組成
變電站監測系統主要由前端紅外監測器、云臺、監控工作站、網絡連接設備組成，實現對變電站內的電氣設備定時或?qū)崟r地進行測溫檢測，并可實現全天候不間斷的保安監視。

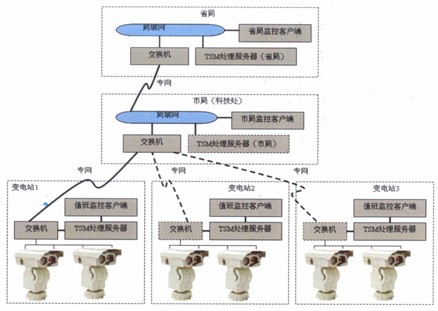

變電站監測系統采用了分級監測管理系統架構和模塊化設計，大大地提高了系統的可靠性、實時性、擴展性、兼容性。
